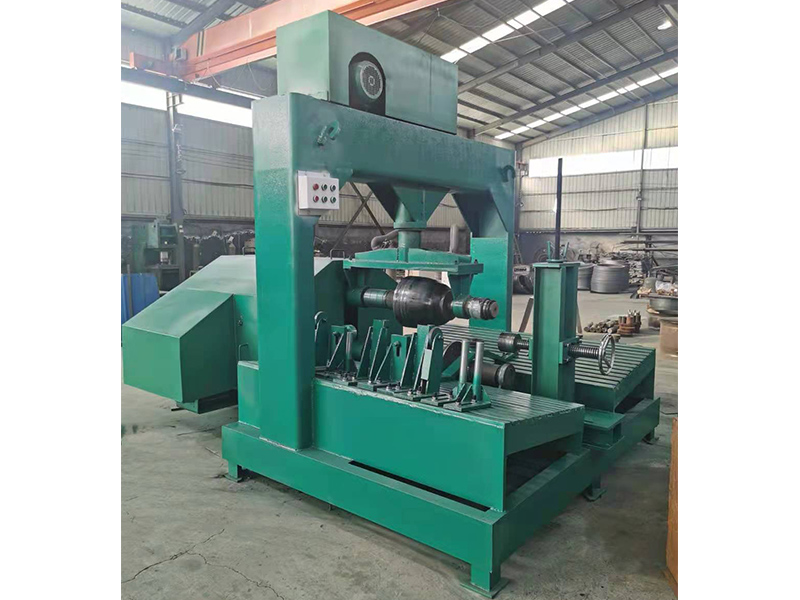

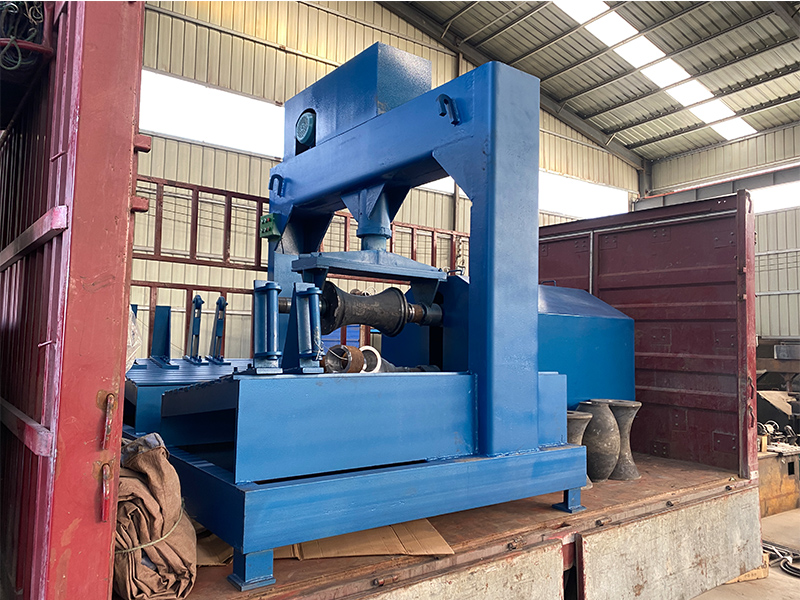

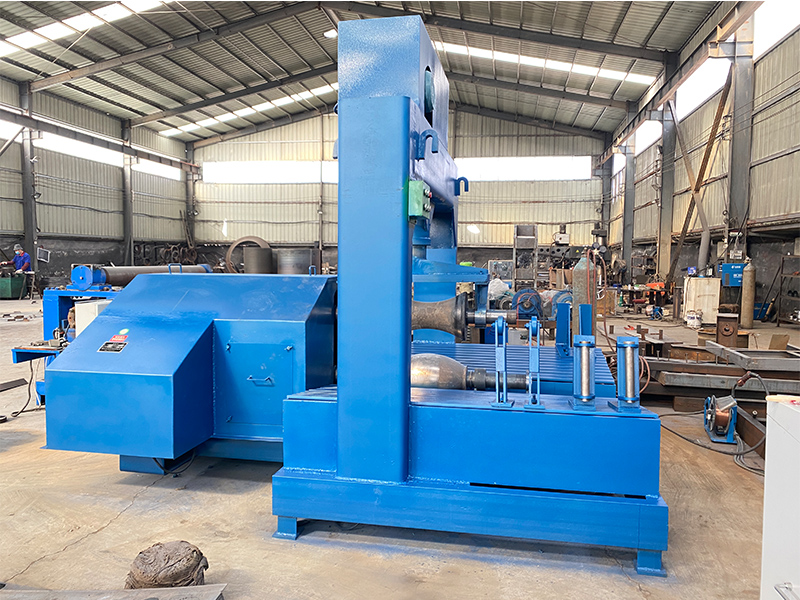

100型旋壓機
產品簡介
我公司生產的多功能旋壓機,是集多項專利技術于一身,專門為通風機工業生產研制開發的標準旋壓機,是風機生產廠家的重要配套專用設備,主要用于軸流風機風筒翻邊、集風器成型或離心風機葉輪前盤成型和進風口的旋壓成型,是將上述四種功能集中在一臺旋壓機上的多功能旋壓機。
產品詳情
設備功能:
該設備可以適用于6mm厚以內冷軋鋼的旋壓,也適用于不銹鋼、鋁和其他金屬的旋壓,適用于一般低中壓離心鼓引風機4-72、4-73、15-47、15-48、4-68、T4-72、4-79、9-19、9-26、9-38、8-39等型號3#--18#通用風機的前盤、進風口旋壓,也可應用于T30\T35\T40型3#--10#軸流風機的風筒法蘭、集風器的一次旋壓成型。
結構組成
框架:由鋼板折彎、型材焊接而成。結構合理緊湊,剛性強、耐受力強,使其它裝置起到支撐和固定作用
傳動結構:由電動機、減速機、皮帶輪、主動軸、從動軸、萬向連接器、齒輪等組成的傳動結構
壓型模具:從主動軸、被動軸上下安裝完成。根據不同模具的安裝,配備不同長度的加強套管,經過淬火熱處理。硬度高、不易磨損。
操作方法:
操作方法是將料板固定在旋壓機的模具上,置于工作盤面之上,通過夾緊機構夾緊,啟動旋壓機,板坯與芯模共同旋轉,由輥輪進給并施加壓力,使板坯緊貼芯模逐點局部變形,使局部的塑性變形逐步地擴展到材料的全部表面,并緊貼于模具,即可高效、高質量地成型多種風機零件
